紗張機（高精度半自動紗張機「VALUE-MODEL」）
other-products高精度半自動紗張機「VALUE-MODEL」
「スムーズな紗張りをサポート」
さらなる高テンション、高精度の要求されるスクリーン印刷手法の製版工程において、これに対応するために当社が開発した自動紗張機です。従来の紗張機にない、優れた各種の機構・機能を装備しています。メッシュクロスにかかるダメージを最小限にする設計により、従来機では熟練が必要とされた伸度が少ないV-SCREEN NEXTにおいても、破損することなく、誰でも簡単に紗張りすることができます。
特長
誰でも簡単に高精度な紗張品の製作が可能
「VALUE-MODEL」は、スクリーン印刷におけるさらなる高テンション、高精度の要求に対応するため、メッシュクロスメーカーのNBCメッシュテックが開発した半自動紗張機です。

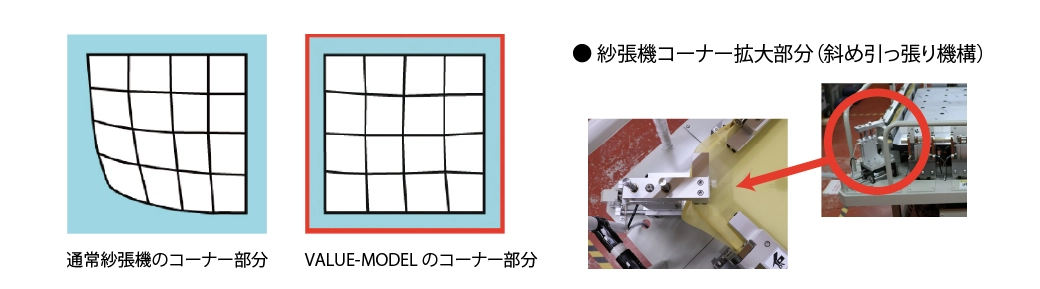

「作業者の負担軽減と使い手を選ばない」を目的とした優れた各種機構・機能を装備しました。斜め引っ張り機構により、メッシュクロスの目曲がりが防止され、高精度な紗張品の製作が可能となります。
用途例
製品仕様
| 素材 |
|---|
| メッシュ数 |
| 線径 |
| 用途事例 |
| メッシュ材質 |
| 加工方法 |
| 対象素材 |
| 特徴 |
| 用途 |
| 樹脂材質 |
特性比較
| 引張強度 |
|---|
| 乳剤接着性 |
| 帯電防止性能 |
0

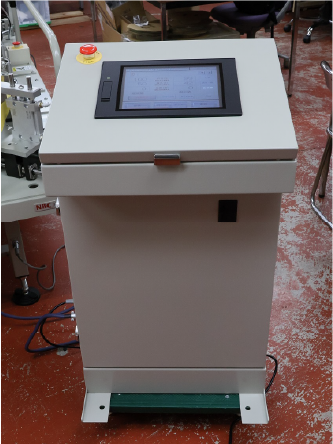

「VALUE-MODEL」の操作は、独立型タッチパネルで行います。
メッシュクロスをコーナー部にセットした後は、メッシュクロスに触れることなく、自動的に設定テンションまでメッシュクロスを延伸します。そのため、誰でも簡単に高精度な紗張りが可能です。
さらに、使用頻度の高い作業につきましては、張力設定データを18パータンまで保存でき、
張力設定変更の手間を大幅に削減し、作業効率を向上させることができます。

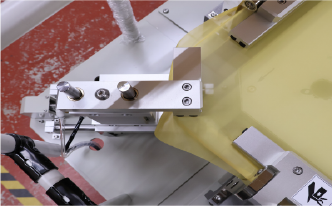

①クランプにメッシュクロスをセットし、フットスイッチで挟み込みます。

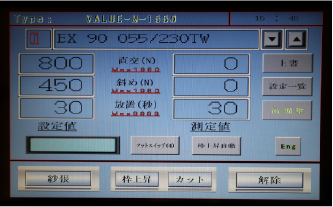

②タッチパネルで条件を設定します。

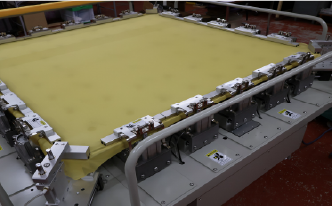

③自動クランプの後、設定したテンションまで自動でメッシュクロスを延伸します。
| 上下開閉式 支点開閉式 |
VALUE -1150 VALUE-N-1150 |
VALUE -1360 VALUE-N-1360 |
VALUE -1550 VALUE-N-1550 |
|
|---|---|---|---|---|
| 本体寸法 ※参考値 |
（L×W×H）mm | 1,560×1,560×920 | 1,790×1,790×920 | 1,950×1,950×920 |
| 本体重量 ※参考値 |
kg | 約500 | 約630 | 約780 |
| 紗張り有効エリア ※参考値 |
mm | 900×900 | 1,080×1,080 | 1,250×1,250 |
| 電源 | 単相AC 100 V～240 V 50/60 Hz | |||
| エアー源 | 乾燥エアー使用 0.7 MPa 60 NL/サイクル以下 |
乾燥エアー使用 0.7 MPa 70 NL/サイクル以下 |
乾燥エアー使用 0.7 MPa 100 NL/サイクル以下 |
|
